Waffentechnik
Torpedos
Die Einheiten der Marine verfügen über verschiedene Torpedotypen. Sie dienen einerseits als Bewaffnung für die Uboote, andererseits werden sie auch gegen Uboote eingesetzt.

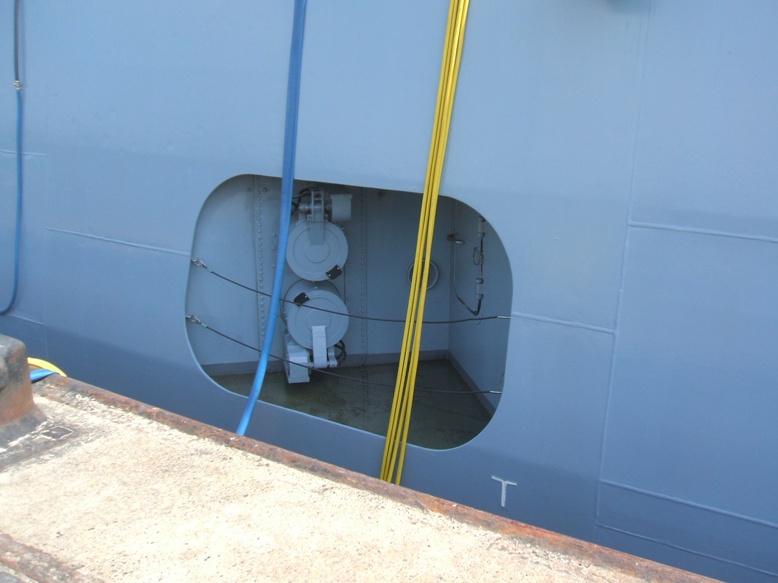

Torpedorohre einer Fregatte
Uboot-Torpedo DM2A4 Seehecht
Dieser Schwergewichtstorpedo wurde für die neuen Uboote der Klasse 212 A entwickelt, kann aber auch von Überwassereinheiten verschossen werden. Derzeit findet er aber nur auf den Ubooten Verwendung.
Der Seehecht kann für die Bekämpfung von Überwasser- und Unterwasserzielen eingesetzt werden. Der Torpedo wird mit einem Lichtwellenleiter ins Ziel gesteuert, wobei die Informationsdichte zehnmal höher ist als bei den Vorgängermodellen, die z.B. in den Ubooten der Klasse 206 A (DMA2A3) Verwendung fanden.
Technische Daten:
Länge | 7 m |
Breite | 53,3 cm |
Gewicht | 1.370 kg |
Gewicht Gefechtskopf | 255 kg |
Geschwindigkeit | 50 kn |
U-Jagd-Torpedo MK-46
Der Mark-46 Leichtgewichtstorpedo ist der NATO-Standard für Überwassereinheiten und auch für die Uboot-Jagd von Hubschraubern aus. Neben Deutschland setzen ihn auch Australien, Dänemark, Frankreich, Italien und Polen ein.
Die Reichweite des Torpedos beträgt 10 km. Er wird auf den Fregatten der Klassen 122 und 123 eingesetzt.
Technische Daten:
Länge | 2,6 m |
Breite | 32 cm |
Gewicht | 235 |
Gewicht Gefechtskopf | 50 kg |
Geschwindigkeit | 45 kn |
U-Jagd-Torpedo MU-90
Der leichte Anti-Uboot-Torpedo kann von
Schiffen, Ubooten und Hubschraubern aus eingesetzt werden.
Er wird auf den Fregatten der Klassen 123 und 124 eingesetzt sowie von den
Hubschraubern Typ Sea Linx abgeworfen.
Technische Daten:
Länge | 2,8 m |
Breite | 32,37 cm |
Gewicht | 304 |
Gewicht Gefechtskopf | 32 kg |
Geschwindigkeit | 50 kn |
